Wprowadzenie produktu

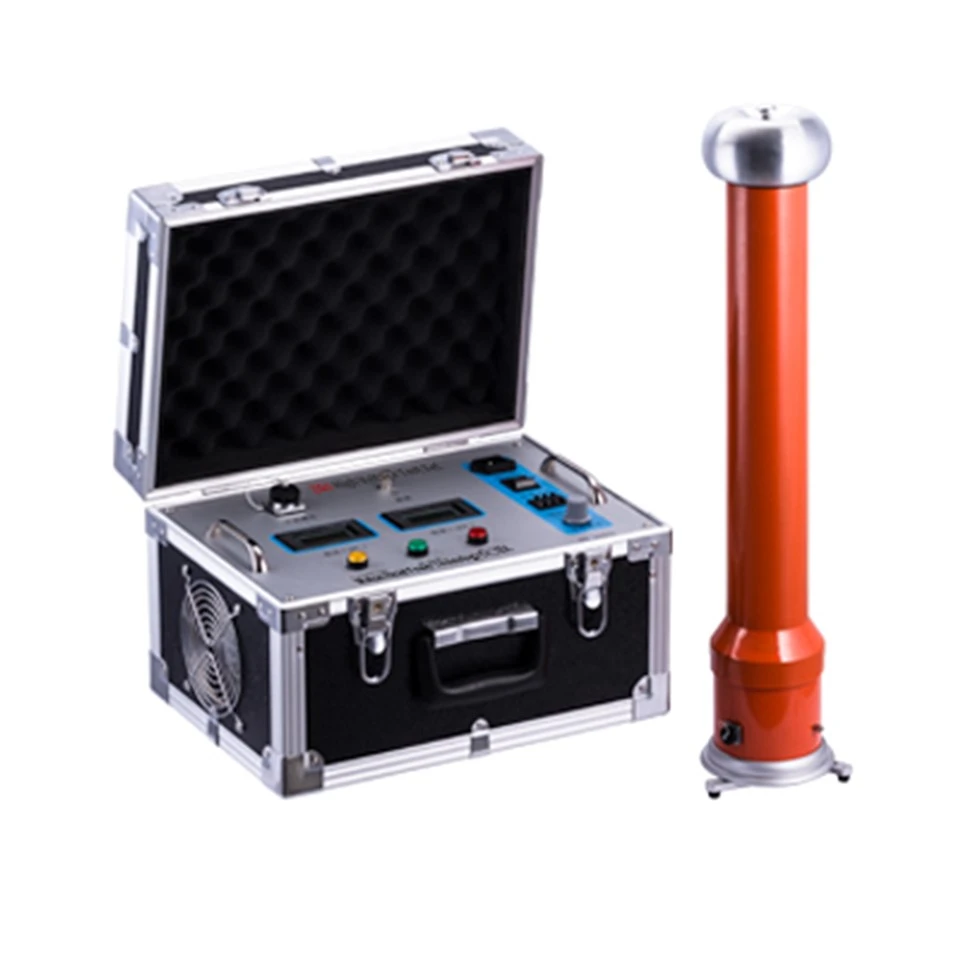

Generator wysokiego napięcia prądu stałego serii ZGS wykorzystuje obwód podwajacza napięcia o wysokiej częstotliwości, zaawansowaną technologię modulacji szerokości impulsu wysokiej częstotliwości PWM, regulację w pętli zamkniętej i duże sprzężenie zwrotne napięcia, co znacznie poprawia stabilność napięcia. Używaj urządzeń IGBT dużej mocy i technologii napędów o doskonałej wydajności oraz stosuj specjalne pomiary upływu ekranu, izolacji i uziemienia zgodnie z teorią włączenia elektromagnetycznego. Generator wysokiego napięcia prądu stałego jest wysokiej jakości, wygodny i przenośny i może wytrzymać wyładowanie przy napięciu znamionowym bez uszkodzeń. Charakteryzuje się dużą wydajnością i niewielkimi rozmiarami, niezawodnymi funkcjami zabezpieczenia przed przepięciem, przetężeniem i zerowym zamknięciem oraz funkcją przełączania napięcia 0.75 razy. Wykorzystując nowe technologie, nowe materiały i nowe narzędzia, charakteryzuje się dużą mocą wyjściową, niewielkimi rozmiarami i lekkością, niezawodnymi funkcjami zabezpieczającymi przed przepięciem, przetężeniem i zamknięciem pozycji zerowej, z funkcją zatrzasku napięcia 0.75 razy oraz wyposażony w Przekaźnik czasowy, który może ustawić alarm dźwiękowy podczas testu. Cały instrument jest przenośny, łatwy w obsłudze, bezpieczny i niezawodny.
Nadaje się głównie do testu napięcia wytrzymywanego DC lub testu prądu upływu DC dla ograniczników tlenku cynku, kabli zasilających, transformatorów, wyłączników, generatorów i innego sprzętu elektrycznego wysokiego napięcia w wydziałach energetycznych, przemyśle i górnictwie, metalurgii, stali i innych przedsiębiorstwach energetycznych działy.
1. Test przewodności prądu dla ogranicznika zaworu
2. Test napięcia wytrzymywanego prądem stałym i pomiar prądu upływu transformatora mocy
3. Test napięcia wytrzymywanego prądem stałym i pomiar prądu upływu dla kabla wysokiego napięcia (35 ~ 500 kV i poniżej)
4. Test napięcia odniesienia U1mA DC i test prądu upływu 0.75U1mA dla ogranicznika z tlenku cynku
Parametr produktu
|
Model |
200/2 |
200/3 |
200/5 |
300/2 |
300/3 |
400/5 |
|
Napięcie znamionowe(kV) |
200 |
200 |
200 |
300 |
300 |
400 |
|
Prąd znamionowy(mama) |
2 |
3 |
5 |
2 |
3 |
5 |
|
Moc znamionowa(W) |
400 |
600 |
1000 |
600 |
900 |
2000 |
|
Jednostka sterująca WN(kg) |
5.5 |
6 |
6.5 |
6.5 |
6.5 |
7.5 |
|
Masa cylindra HV (kg) |
8.7 |
9 |
9 |
11 |
11 |
11.5 |
|
Wysokość cylindra(mm) |
970 |
970 |
970 |
1250 |
1250 |
1250 |
|
Dokładność napięcia |
±(1.0%odczytu+2b) |
|||||
|
Dokładność prądu |
±(1.0%odczytu+2b) |
|||||
|
Współczynnik tętnienia |
Mniejsze lub równe 0,5% |
|||||
|
Stabilność napięcia |
Przy zmianie napięcia ±10% stabilność Mniejsza lub równa 1% |
|||||
|
Przeciążalność |
Napięcie bez obciążenia może przekroczyć napięcie znamionowe o 10% przez 10 minut |
|||||
|
Maksymalny prąd ładowania wynosi 1,25 razy prąd znamionowy |
||||||
|
Zasilanie |
Prąd jednofazowy 50 Hz 220 V ± 10% |
|||||
|
Sposób działania |
Użytkowanie przerywane: obciążenie znamionowe przez 30 minut |
|||||
|
1,1-krotność napięcia znamionowego: 10 minut |
||||||
|
Warunki pracy |
temperatura:-10 stopni -+40 stopni |
|||||
|
wilgotność względna: mniej niż 85% poniżej 25 stopni, bez wilgoci |
||||||
|
wysokość: 1500 m poniżej |
||||||
|
Obciążalność pojemnościowa |
Pojemność obiektu testowego jest nieograniczona |
|||||
|
Można go ładować 1,5-krotnością prądu znamionowego |
||||||
|
Struktura |
Cylinder napięciowy izolacji elektrycznej |
|||||
|
Izolacja powietrzna, brak wycieków |
||||||
|
Funkcja modułu sterującego wysokiego napięcia |
Wysoka dokładność {{0}}.75UDC1mA Przycisk jednodotykowy (dokładność mniejsza lub równa 1,0%), Nadaje się do testu ogranicznika tlenku cynku |
|||||
|
Ochrona przeciwprzepięciowa za pomocą cyfrowego przełącznika wybierania, widoczna na pierwszy rzut oka |
||||||
|
Przenośna walizka, wygodniejsza na miejscu |
||||||
|
Funkcja ochrony |
Wewnętrzne zabezpieczenie nadnapięciowe, wewnętrzne zabezpieczenie nadprądowe |
|||||
|
Zewnętrzne zabezpieczenie przeciwprzepięciowe (można ustawić napięcie ochronne), zewnętrzne zabezpieczenie nadprądowe lub zabezpieczenie przed przebiciem |
||||||
|
Wewnętrzne zabezpieczenie zasilania |
||||||
|
Zabezpieczenie przed niezerowym startem |
||||||
|
Alarm dźwiękowy o określonej godzinie |
||||||
Cecha produktu i zastosowanie
1. Wysoka precyzja i dokładny pomiar. Woltomierz w szafie sterowniczej wyświetla napięcie przyłożone do sprzętu testowanego pod obciążeniem. Nie ma potrzeby dodawania dzielnika napięcia, łatwe okablowanie. Wyposażone w końcówki wysokiego i niskiego napięcia do pomiaru prądu upływu. Końcówka wysokiego napięcia przyjmuje cyfrowe wskazanie okrągłej tarczy, nie martwiąc się o szok wyładowczy. Posiada doskonałą funkcję zapobiegającą zakleszczeniom, która jest odpowiednia do pracy w terenie.
2. Przy stabilnej regulacji napięcia regulacja jest płynna w całym zakresie. Regulacja napięcia wyjściowego wykorzystuje importowany pojedynczy potencjometr wieloobrotowy. Stabilny proces doładowania i wysoka dokładność regulacji.
3. Z wyjściem o ujemnej polaryzacji, zerowym startem, ciągłą regulacją, przepięciem, nadmiernym prądem, położeniem zerowym, ochroną uziemienia i specjalnymi funkcjami ochrony linii przerwania. Może chronić obwody automatycznie, doskonała i niezawodna ochrona zapewnia bezpieczną pracę.
4. Zastosuj zaawansowaną technologię, obwód średniej częstotliwości i najnowszą modulację szerokości impulsu PWM
technologię i wysokiej mocy IGBT, co zapewnia bardziej stabilną moc wyjściową wysokiego napięcia i mniejszy współczynnik tętnienia.
5. Przy 0,75-krotności konwersji napięcia, wygodny do testowania ogranicznika tlenku cynku.
6. Ustawienie przepięcia odbywa się za pomocą cyfrowego przełącznika, wyświetlającego dane bezpośrednio i wizualnie (jednostka KV).
7. Do pobierania próbek zastosowano specjalny nanosekundowy czujnik i nanosekundowy element izolacji optycznej, który może szybko i całkowicie odciąć główny obwód prądu stałego, aby chronić przyrząd przed uszkodzeniem.
8. W cylindrze zastosowano nowy materiał, lekki i stabilny. Z 3 nóżkami podpierającymi na dole, zwiększ stabilność. Zewnętrzna powierzchnia cylindra jest pokryta specjalnymi materiałami izolacyjnymi, ma dobre parametry elektryczne, dużą pojemność wilgoci i brak wycieków.
9. Obudowa wykonana ze stopu aluminium o małej objętości, lekkości, dobrym wyglądzie, stabilniejsza, łatwa w obsłudze, w pełni funkcjonalna i wygodna w użyciu na miejscu.
Szczegóły ochrony
Akcesorium
|
Numer |
Nazwa |
Kwota |
Numer |
Nazwa |
Kwota |
|
1 |
Szafa sterownicza |
jeden |
7 |
Bezpiecznik |
dwa |
|
2 |
Podwajacz wysokiego napięcia |
jeden |
8 |
Przewód uziemiający |
jeden |
|
3 |
Kabel wysokiego napięcia |
dwa |
9 |
Mikroamperomierz |
jeden |
|
4 |
Pręt rozładowujący |
jeden |
10 |
Specyfikacja |
jeden |
|
5 |
Wodoodporność |
jeden |
11 |
Raport z inspekcji |
jeden |
|
6 |
Linia energetyczna |
jeden |
12 |
Orzecznictwo |
jeden |
Często zadawane pytania
1. Dostawa:Szybka dostawa i elastyczny środek transportu
2. Zapłata:Wybierz warunki płatności i sposób płatności, który Ci odpowiada
3. Usługa sprzedaży:24-godzinny kontakt online, wybierz odpowiedni model sprzętu zgodnie z Twoją prośbą, przedstawij najlepszą ofertę, wesprzyj personalizację
4. Okres gwarancji:Wszystkie gwarancje jakości maszyny na okres jednego roku i dożywotnie wsparcie techniczne dla Ciebie. Reagowanie online na problemy techniczne klientów.
