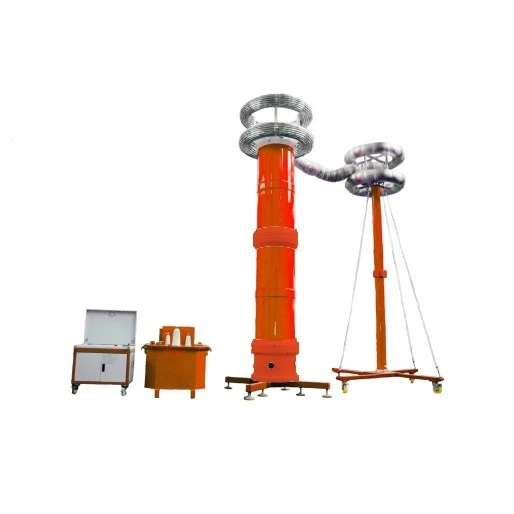

Wprowadzenie produktu
1. Dla napięcia testowego GIS 220 KV mniejszego lub równego 325 kV, częstotliwość testowa 30 ~ 300 Hz; czas testu 1min.
Kabel 2. 15km z obciążeniem pojemnościowym (3,53 µF) przy napięciu testowym 150 kV, częstotliwości testowej od 30~300 Hz. Czas testu wynosi 60 minut.
Test prądu przemiennego kabla XLPE kV;Napięcie testowe: 330 kV AC;Czas trwania testu: 1 godzina;Typ kabla: 400 kV, 2500 mm² Kabel XLPE z żyłą Cu;Długość kabla: 3 km Pojemność: 0,22 μF/km. Całkowita pojemność: około 0,66 μF
Kabel 4. 20 m, 170 kV, o pojemności 0,23 µF/km i pojemności całkowitej 0,0046 µF.
Film przedstawiający działanie rezonansowego systemu testowego AC
Parametr produktu
|
NIE |
Nazwa sprzętu |
Model |
Pojemność znamionowa |
ilość |
Kluczowe wskaźniki techniczne |
|
1 |
Zasilanie o zmiennej częstotliwości |
XZB-350kW |
350 kW |
1 zestaw |
Częstotliwość wyjściowa: 20 ∼ 300 Hz, napięcie wyjściowe: 0 ∼ 400 V |
|
2 |
ekscytujący transformator |
JLB-350kVA |
350 kVA |
1 zestaw |
Napięcie wejściowe: 400 V, napięcie wyjściowe: 2 kV / 4 kV / 8 kV / 25 kV |
|
3 |
Reaktor wysokiego-napięciowego |
DK-3465 kVA |
3465 kVA / 165 kV / 21 A / 46 H |
4 zestaw |
Napięcie znamionowe: 165 kV, prąd znamionowy: 21 A, wartość indukcyjności: 46 H/kpl |
|
4 |
pojemnościowy dzielnik napięcia |
FR-350kV |
350 kV / 500 pF |
1 zestaw |
Napięcie znamionowe: 350 kV, |
Aplikacja i połączenie podczas testu
|
Obiekt testowy |
Napięcie Tagera (Utest) |
Szacunkowa pojemność próbki testowej |
Sposób podłączenia transformatora |
Indukcyjność zastępcza (L) |
Oszacowanie częstotliwości rezonansowej (f) |
Oszacowanie prądu rezonansowego (I) |
Ocena współczynnika jakości Q |
Przełącznik zaczepów transformatora wzbudzenia |
Moc źródła o zmiennej-częstotliwości |
|
GISwytrzymać próbę napięcia |
325 kV |
3 nF (całkowity3,5 nF) |
2 zestawyszeregowo (w sumie 2zestawy) |
92 H |
≈ 280 Hz |
≈ 2.0 A |
50 |
8kV |
≈ 13,0 kW |
|
Mała pojemnośćGIS |
325 kV |
1,5 nF (całkowity2,0 nF) |
4 zestawyszeregowo (w sumie 4zestawy) |
184 H |
≈ 262 Hz |
≈ 1.07 A |
50 |
8kV |
≈ 7,0 kW |
|
15 kmkabel |
150 kV |
3.53 μF |
4 ustawićs równolegle (w sumie 4ustawićs) |
11.5 H |
≈ 25 Hz |
≈ 83.18 A |
45 |
4kV |
≈ 277,3 kW |
|
380 kVsystem |
330 kV |
1,5 nF (całkowity2,0 nF) |
3 si.ts szeregowo (w sumie 3zestawy) |
138 H |
≈ 303 Hz |
≈ 1.25 A |
50 |
8kV |
≈ 8,3 kW |
|
Kabel 400KV 3KM |
330 KV |
0.66 μF |
2 zestawyw seriii 2 grupy równolegle |
46 H |
29 Hz |
39.58 A |
50 |
8 kV |
93.3% |
|
Kabel 170 kV o długości 20 m |
150 KV |
0.0046 µF |
4 si.tjest w serii |
184H |
172,99 Hz |
0.75A |
50 |
8 kV |
|
